架构图不是为了把系统画得复杂，而是为了让不同角色对同一件事形成一致理解。产品经理关心业务边界，开发工程师关心模块职责和调用关系，测试工程师关心流程分支和异常路径，技术负责人关心演进方向、成本和风险。如果这些信息只靠口头描述，很容易出现理解偏差。

一张有用的架构图至少要解决四类问题：

架构图的使用对象通常包括三类：

• 项目内的业务、产品、开发、测试、运维等角色；
• 项目外的客户、评审人员、合作方；
• 技术负责人、管理者、跨团队协作方。

不同对象关注的信息粒度不同。给开发团队看的图可以细到组件和接口调用，给业务方看的图更应该突出业务链路和能力边界，给管理者看的图则要能说明系统整体结构、关键依赖和建设成本。

一张好的架构图要满足什么条件

好的架构图不是元素越多越好，也不是颜色越丰富越好。它的核心标准很简单：看图人能快速理解图要表达的观点，并且不会因为术语、边界或方向产生误解。

四个基础版式原则

架构图也是一种视觉表达，基础设计原则同样适用。

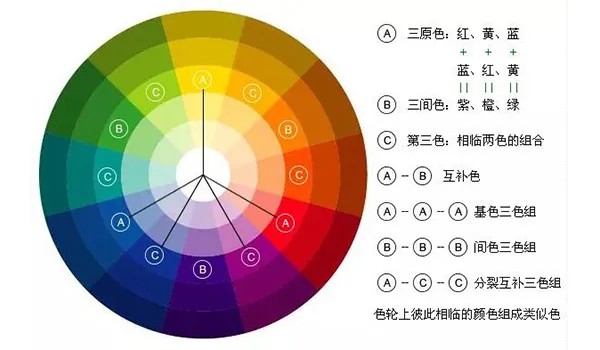

颜色不要随意堆叠。配色可以用色轮辅助判断：两色场景适合用互补色突出主次，三色场景可以用等距三色组，多模块场景则更适合使用同一色系的不同深浅。

图中的色轮可以帮助确定颜色之间的关系。架构图里通常只需要一个主色、一个强调色，再加少量中性色。颜色越多，越需要图例说明，否则看图人会把颜色误解成某种业务含义。

构图要给重点留空间

架构图里的空间分配也会影响理解。核心模块应该出现在视线容易停留的位置，边缘依赖、辅助能力、外部系统可以放在外围区域。

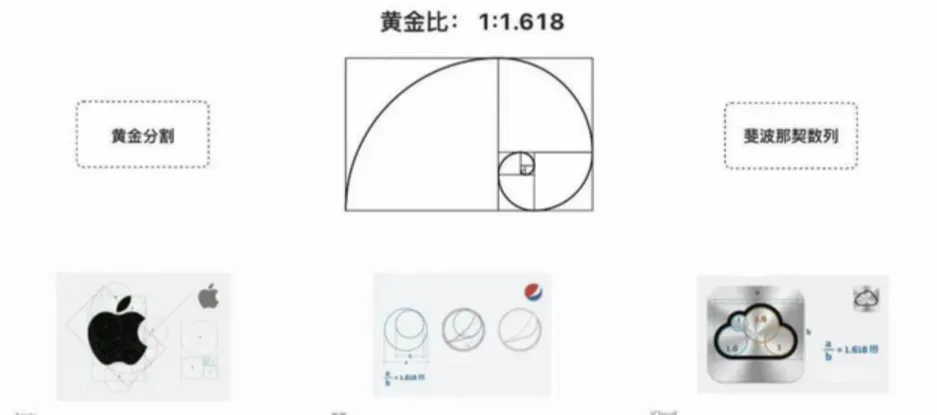

黄金分割和斐波那契数列可以作为构图参考，但不需要机械套用。更实用的做法是：主链路占据最醒目的区域，辅助信息围绕主链路展开，避免让核心流程被大量边角说明淹没。

画架构图的核心思路：分层、分模块、分功能

系统复杂度上来以后，直接把所有东西塞进一张图里，结果通常是看不清。架构图需要先抽象，再表达。抽象最常用的三个动作是：分层、分模块、分功能。

flowchart TB
    A[业务目标] --> B[能力拆解]
    B --> C[横向分层]
    C --> D[纵向模块划分]
    D --> E[功能点归纳]
    E --> F[选择合适的图类型]
    F --> G[输出架构图]

横向分层：按照职责深度拆开

分层是管理复杂性的基础手段。每一层只处理自己负责的问题，下层为上层提供能力支撑，上层组合下层能力完成业务目标。

常见的软件系统可以按下面的方式分层：

flowchart TB
    U[用户 / 外部系统] --> A[接入层：网关、Web 前端、开放接口]
    A --> B[应用层：业务编排、权限校验、流程控制]
    B --> C[领域层：核心业务规则、领域模型]
    C --> D[基础能力层：缓存、消息队列、搜索、文件服务]
    D --> E[(数据层：关系型数据库、NoSQL、对象存储)]

这类分层图适合说明“系统整体由哪些层组成，每层负责什么”。它不适合塞入过细的接口字段、数据库表结构或代码类名。

纵向切分：按照业务域或模块拆开

分层解决的是上下关系，模块解决的是左右关系。在同一层里，系统往往还要按业务域继续拆分，比如用户、订单、支付、库存、营销、风控等。

模块切分要尽量满足两个目标：

• 高内聚：模块内部围绕同一类业务能力组织；
• 低耦合：模块之间通过清晰接口协作，不随意访问彼此内部数据。

flowchart LR
    subgraph 应用层
        User[用户中心]
        Order[订单中心]
        Pay[支付中心]
        Stock[库存中心]
        Risk[风控中心]
    end

    User --> Order
    Order --> Pay
    Order --> Stock
    Pay --> Risk

横向分层和纵向模块可以组合使用。分层告诉看图人“能力从上到下如何支撑”，模块告诉看图人“同一层内部有哪些独立业务单元”。

功能抽象：只保留代表性能力

模块内部还会有很多功能点。架构图不应该把所有按钮、接口、页面都画出来，而是提炼出能代表模块职责的功能。

以订单中心为例，适合放进架构图的功能通常是：

• 创建订单；
• 订单确认；
• 订单取消；
• 支付回调处理；
• 履约状态同步；
• 售后入口。

不适合放进系统级架构图的内容包括字段校验规则、页面按钮文案、某个接口的参数列表。细节不是不能画，而是应该放到更合适的图里，例如接口时序图、状态图或流程图。

画图前的整理流程

动手画之前，先把信息整理出来。直接打开画图工具拖矩形，很容易越画越乱。

flowchart LR
    A[列出元素] --> B[合并同类项]
    B --> C[确定层级和边界]
    C --> D[选择图类型]
    D --> E[安排布局]
    E --> F[补充图例和说明]
    F --> G[找目标对象验证]

每一步要关注的内容如下：

UML 七类常见图的使用方法

UML（统一建模语言）是一套用图形描述软件系统的建模语言。它的价值不在于记住所有符号，而在于用统一的表达方式描述系统结构、行为和约束。

常用的七类图可以按问题来选：

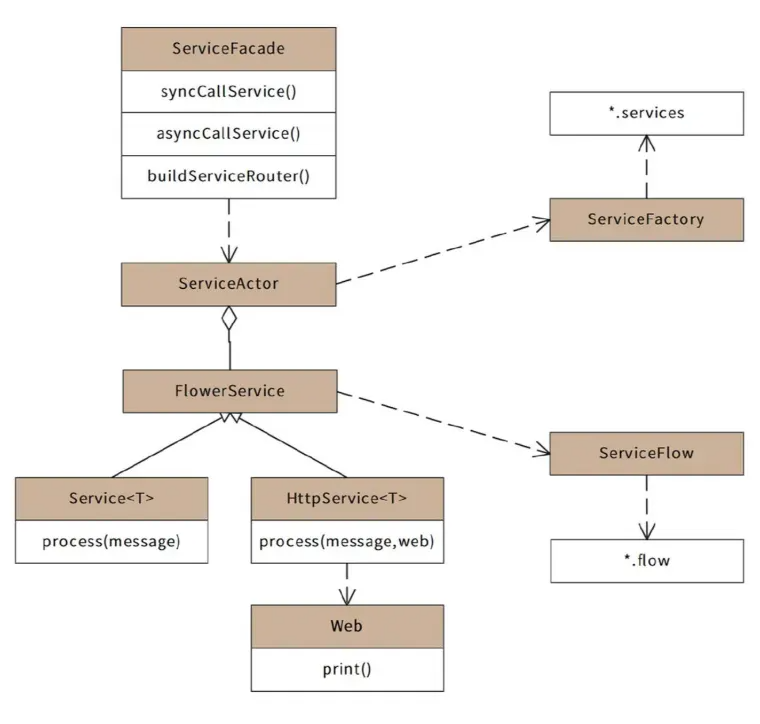

类图：描述静态结构

类图用来表达类的属性、方法，以及类之间的静态关系。一个类通常分成三部分：类名、属性、方法。

图中每个类都是一个静态结构单元，连线表示类之间的关系。类图尤其适合领域建模、核心对象设计、数据模型讨论等场景。

常见关系可以这样理解：

用 Mermaid 可以快速写出一个简化类图：

classDiagram
    class User {
        +Long id
        +String name
        +createOrder()
    }

    class Order {
        +Long id
        +Money amount
        +pay()
        +cancel()
    }

    class Payment {
        +pay(orderId, amount)
    }

    User "1" --> "0..*" Order : creates
    Order ..> Payment : depends on

类图不要画成数据库表结构大全。它更关注业务对象之间的关系，而不是把每个字段都列全。

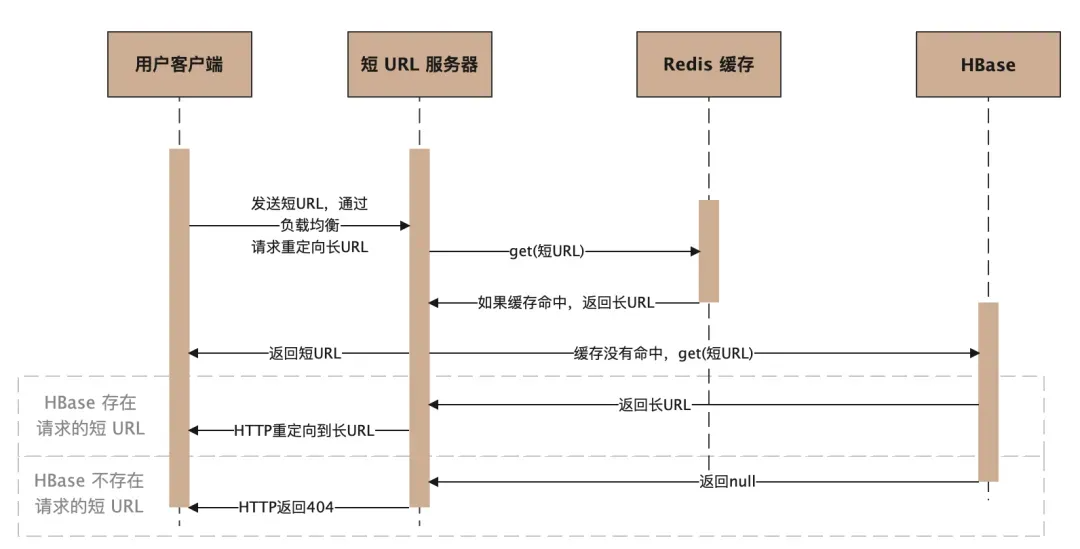

时序图：描述动态调用顺序

类图是静态关系，时序图关注动态过程。一次登录、一次下单、一次支付回调，都可以用时序图表达调用顺序。

时序图里，每个参与者都有一条从上到下的生命线，消息箭头按时间顺序排列。细长的激活条表示参与者正在处理某个调用。

一个下单流程可以简化成这样：

sequenceDiagram
    participant U as 用户
    participant O as 订单服务
    participant S as 库存服务
    participant P as 支付服务

    U->>O: 提交订单
    O->>S: 锁定库存
    S-->>O: 库存锁定成功
    O->>P: 创建支付单
    P-->>O: 返回支付链接
    O-->>U: 返回下单结果

时序图适合讨论接口调用、异常分支、超时重试、消息异步处理。画时序图时要注意两点：时间方向必须清晰，参与者粒度要一致，不要把“服务”“方法”“数据库表”混在同一层级。

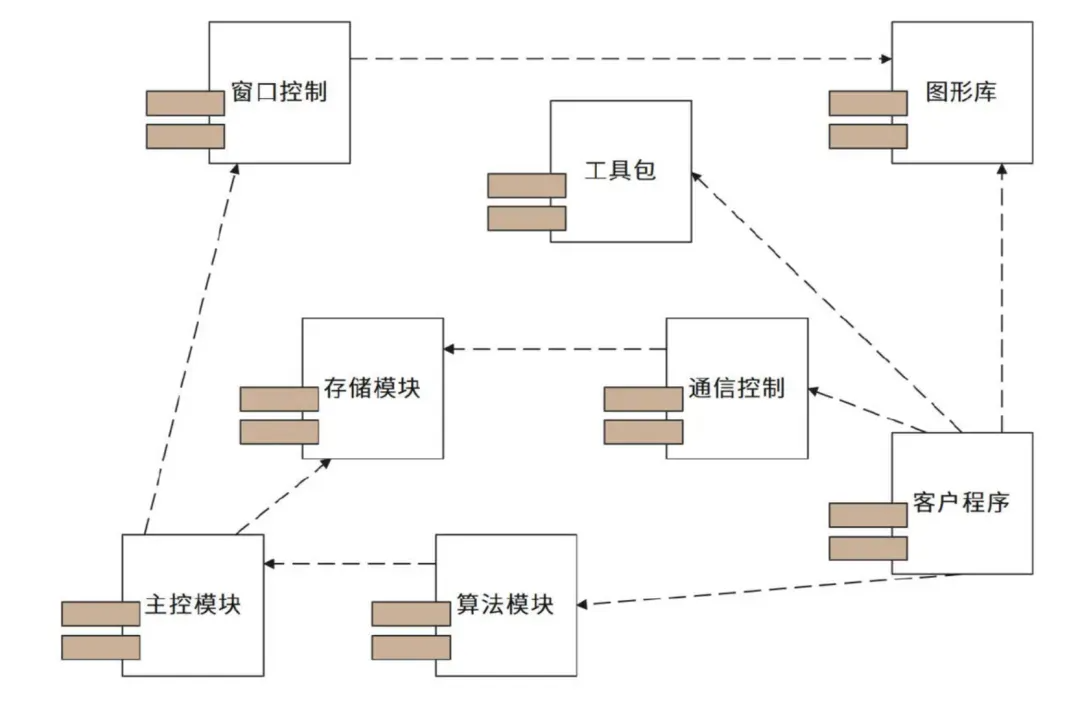

组件图：描述模块和依赖

组件比类的粒度更大，一个组件可能包含多个类、包或服务。组件图常用来说明系统拆分、模块边界和依赖方向。

在工程实践里，组件可以是一个服务、一个模块、一个 JAR（Java 归档包）、一个 DLL（动态链接库），也可以是一个独立部署的业务子系统。

组件图重点关注“谁依赖谁”，而不是一次调用的具体顺序。如果要表达调用先后，应该改用时序图。

组件图可以用于回答这些问题：

• 哪些模块属于同一个系统；
• 哪些模块可以独立发布；
• 哪些组件被多个业务复用；
• 哪些依赖可能形成循环；
• 哪些模块是核心稳定层，哪些模块变化频繁。

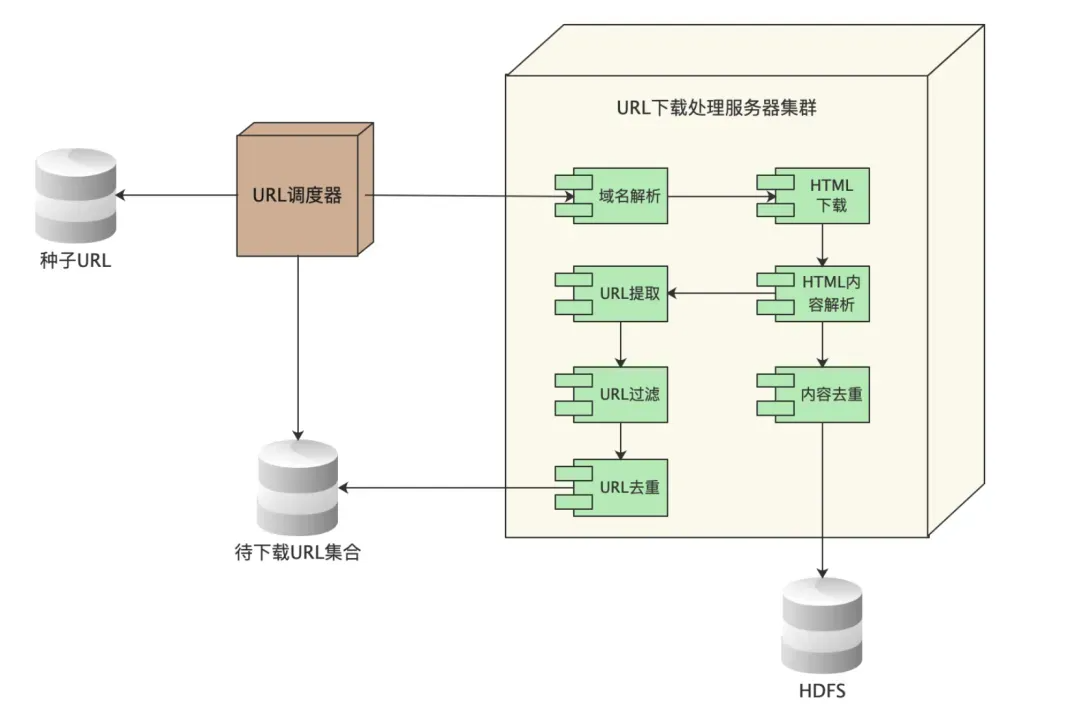

部署图：描述物理运行环境

部署图描述软件最终运行在哪些节点上，包括服务器、容器、数据库、中间件、第三方系统等。

部署图适合在方案评审、资源评估、运维交接时使用。它能让相关人员理解系统的物理形态：需要多少机器，服务如何分布，数据库和缓存部署在哪里，第三方系统从哪个网络边界访问。

部署图通常要标清楚：

部署图不要和组件图混淆。组件图关心软件结构，部署图关心物理承载。

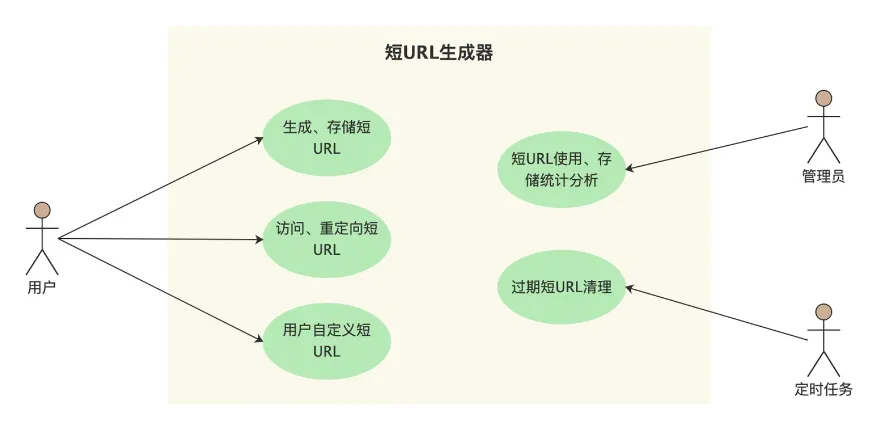

用例图：描述系统功能边界

用例图从使用者视角描述系统能提供哪些能力。图中的小人是角色，角色可以是人，也可以是外部系统；矩形框表示系统边界；椭圆表示用例，也就是系统提供的功能。

用例图适合需求讨论阶段使用。它不关心系统内部怎么实现，只关心谁能使用什么功能，以及功能之间是否存在包含、扩展或依赖关系。

例如一个酒店预订系统，可以有这样的用例：

flowchart LR
    User[用户] --> Search((查询酒店))
    User --> Book((预订房间))
    User --> Pay((支付订单))
    Merchant[酒店运营人员] --> Manage((管理房态))
    Merchant --> Confirm((确认订单))
    Pay -.包含.-> Book

用例图最容易出现的问题是粒度失控。一个用例应该表达用户可感知的完整目标，例如“预订房间”，而不是“点击确认按钮”“校验手机号”这种实现细节。

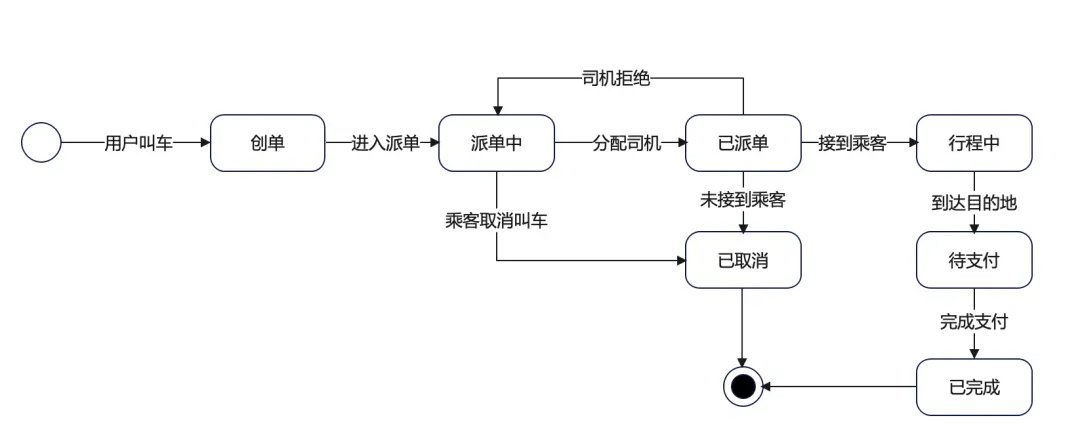

状态图：描述对象生命周期

状态图用于表达单个对象在生命周期内经历哪些状态，以及什么事件会触发状态迁移。订单、账号、优惠券、工单、设备、合同等对象都适合用状态图建模。

状态图的价值在于把散落在需求文档、接口说明、异常处理里的状态规则集中起来。对订单这类核心对象来说，状态迁移一旦不清楚，代码实现和测试用例都会出现漏洞。

一个简化订单状态可以这样表达：

stateDiagram-v2
    [*] --> Created: 创建订单
    Created --> Paid: 支付成功
    Created --> Cancelled: 用户取消 / 超时关闭
    Paid --> Delivering: 开始履约
    Delivering --> Completed: 履约完成
    Paid --> Refunding: 发起退款
    Refunding --> Refunded: 退款成功
    Completed --> [*]
    Cancelled --> [*]
    Refunded --> [*]

状态图要避免只画状态、不画触发事件。真正有价值的信息往往是“什么条件下允许从 A 状态变成 B 状态”。

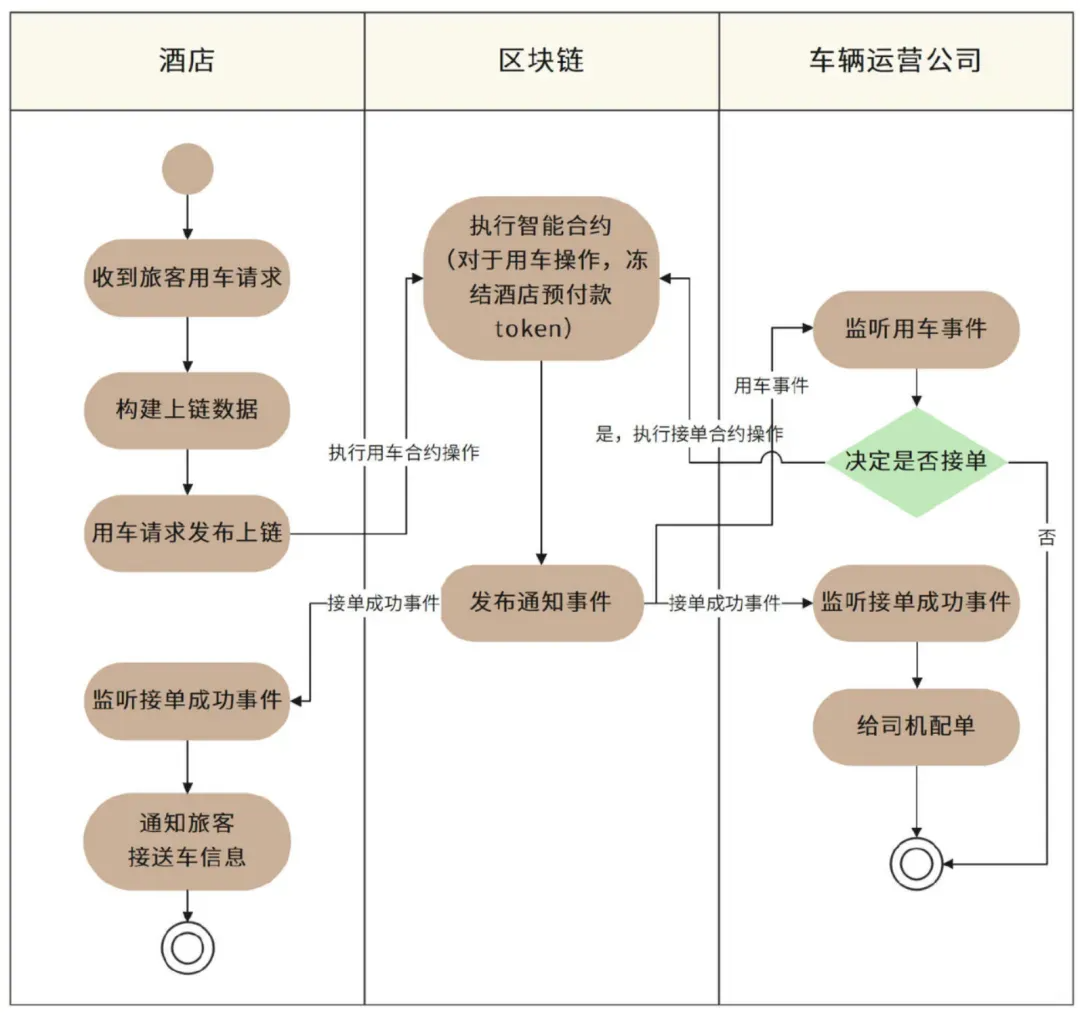

活动图：描述流程和泳道

活动图适合描述业务流程、审批流、跨系统协作流程。它和传统流程图很接近：实心圆表示开始，圆角矩形表示活动，菱形表示判断，终止节点表示结束。

活动图里一个很重要的概念是泳道。泳道用于区分活动归属，可以按角色、系统、部门或业务域划分。泳道清楚以后，流程责任边界也会更清楚。

例如一个简化的退款流程：

flowchart TB
    Start((开始)) --> A[用户提交退款申请]
    A --> B{订单是否允许退款}
    B -- 否 --> C[返回不可退款原因]
    B -- 是 --> D[售后系统创建退款单]
    D --> E[支付系统执行原路退款]
    E --> F{退款是否成功}
    F -- 是 --> G[订单状态改为已退款]
    F -- 否 --> H[进入人工处理]
    G --> End((结束))
    C --> End
    H --> End

活动图适合把“业务怎么走”讲清楚，但不适合表达类之间的静态关系，也不适合表达部署拓扑。

如何选择合适的图

很多架构图画不好，并不是画图能力不足，而是图类型选错了。可以按表达目标选择：

同一个系统通常需要多张图，而不是一张图解决所有问题。系统总览图负责建立全局理解，组件图负责说明模块边界，时序图负责解释关键链路，部署图负责说明运行环境。每张图只回答一个主要问题，表达会更清楚。

常见错误和修正方法

实用检查清单

画完一张架构图后，可以按这份清单检查：

• 图有没有标题，标题是否说明了范围和目的；
• 看图人能不能在 10 秒内找到核心链路；
• 模块边界是否清楚，外部系统是否放在边界之外；
• 箭头方向是否统一，箭头含义是否明确；
• 同一层级的元素粒度是否一致；
• 颜色、图形、线型是否有固定含义；
• 是否遗漏关键依赖、关键数据存储、关键外部系统；
• 是否存在循环依赖或不合理跨层调用；
• 图例、注解、缩写解释是否齐全；
• 目标对象不听讲解时，能否说出图表达的核心意思。

工具选择

拖拽式画图工具适合快速沟通，在线工具 diagrams.net 就能完成大多数架构图、流程图、部署图。需要把图和代码仓库一起维护时，也可以使用 Mermaid 这类文本化画图方式，把图形描述写进 Markdown 文档中。

无论使用哪种工具，重点都不是符号多标准，而是表达准确。架构图是一种沟通语言，最终目的不是展示画图技巧，而是让系统边界、模块职责、调用关系和运行形态被准确理解。
